技術參數

產品型號：H71W/H/Y

公稱通徑：DN 50~1200mm

公稱壓力：PN1.6~4.0MPa

工作溫度：≤350℃

適用介質：水、油品、蒸汽、酸性介質等

產品詳情

產品概述

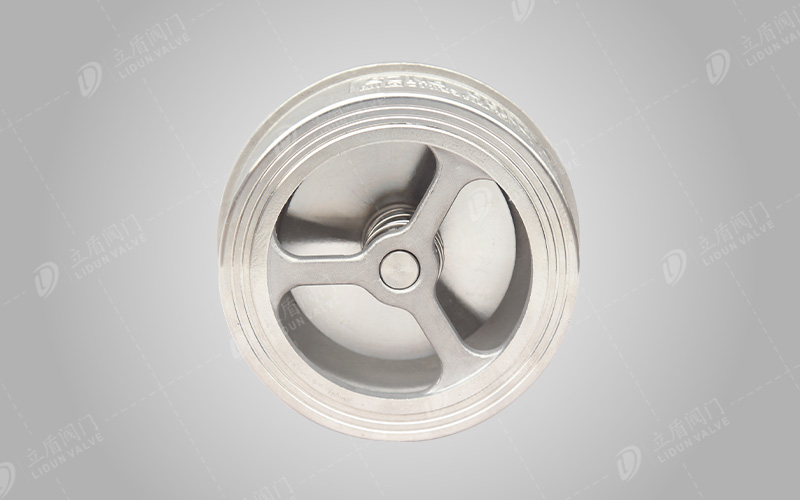

對夾連接升降式止回閥又名對夾止回閥，主要構成由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流，具有結構短、體積小、質量輕等優點。該閥的閥瓣關閉快速，水錘壓力小流道通暢，流體阻力小，動作靈敏，密封性能好。主要適用于清凈介質，不宜用于含有固體顆粒和粘度較大介質的管路中?？砂惭b于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的，有較好節能效果。

產品特點

1、產品結構長度短、體積小、重量輕。

2、密封瓣可根據不同的工況條件選用軟密封或硬密封材質，密封性能好。

3、水平或者垂直管道均可使用，安裝方便。

4、閥瓣關閉快速，水錘壓力小。

5、零件材質及閥門端面形式、尺寸可根據實際工況或和用戶要求合理選配，滿足各種工程需要。

主要外形尺寸

DN(mm)	L	D
DN(mm)	L	1.6	2.5	4.0
15	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415
